Что означает код ошибки P0120 и расшифровка неисправности цепи датчика А

Код P0120 указывает на то, что модуль управления двигателем зафиксировал неисправность в электрической цепи датчика «А» положения дроссельной заслонки. Это означает, что выходной сигнал TPS выходит за пределы нормы. Такая проблема часто вызвана износом потенциометра либо обрывом проводки в цепи.

Основные симптомы: переход в аварийный режим и появление индикации Check Engine

Когда блок управления (ЭБУ) фиксирует аномальные данные от датчика «А», основным признаком становится активация индикатора Check Engine. Это сигнализирует о записи кода P0120 в память системы. Но последствия серьезнее: важнейшим симптомом является принудительный переход мотора в аварийный режим работы (Limp Mode). В этом состоянии электроника жестко ограничивает мощность и обороты, чтобы избежать поломок и аварий.

Автомобиль ведет себя нестабильно. Водители отмечают следующие характерные симптомы неисправности:

• Двигатель может заглохнуть на холостом ходу или просто при остановке на перекрестке.
• Часто наблюдаются плавающие обороты, когда стрелка тахометра движется без нажатия на газ.
• Машина теряет динамику, разгон становится вялым, скорость ограничивается программно.
• Появляються резкие рывки или полное отсутствие реакции на педаль акселератора моторов.

Как показывает опыт владельцев Mercedes и Toyota, ошибка часто сопровождается невозможностью очистки памяти сканером до устранения дефекта. Напряжение в цепи может прыгать от 0 до 5 Вольт, посылая ложные сигналы. Если модуль PCM видит данные вне диапазона калибровки, он включает стратегию безопасности. Это создает риск в потоке, так как машина может потерять тягу при обгоне. Часто симптомы ярче выражены на холодном двигателе, а после прогрева могут временно исчезать, что осложняет поиск неисправности. Такое поведение требует немедленной диагностики цепи питания, проверки всех соединений и сигнальных проводов.

Главные причины: износ резистивного элемента, загрязнение заслонки и обрывы проводки

Причинами возникновения ошибки P0120 становятся технические факторы, напрямую влияющие на корректность передачи электрического сигнала от датчика к ЭБУ. Одной из главных проблем считается физический износ резистивного элемента внутри потенциометра. Со временем токопроводящие дорожки истираются в местах постоянного контакта, что приводит к резким скачкам напряжения или потере сигнала в определенных положениях. Это вызывает хаотичные колебания данных, которые блок управления расценивает как выход за пределы допустимой калибровки.

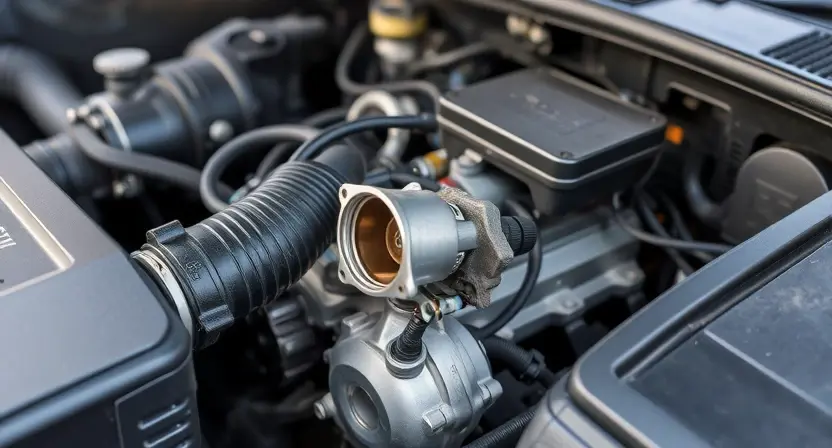

Не менее значимым фактором выступает загрязнение дроссельного узла. Накопление нагара, тяжелых масляных отложений и мелкого мусора на самой заслонке или ее внутренних рабочих элементах препятствует свободному перемещению механизма. В ряде случаев на деталях обнаруживаются следы коррозии, ржавчины или внешних загрязнений, что мешает заслонке корректно возвращаться в исходное положение. Также стоит отметить риск поломки возвратной пружины актуатора M16/6, что нарушает общую синхронизацию системы.

Основные электрические неисправности сигнальной проводки включают:

• Обрывы проводов из-за постоянной вибрации мотора;
• Короткие замыкания в жгуте на массу;
• Сильное окисление контактов в разъемах датчика;
• Плохой контакт в цепи опорного напряжения 5В.

Незначительное лишнее сопротивление цепи, наличие окислов или повреждение изоляции искажают напряжение системы,провоцируя сбой алгоритма.

Методы диагностики: проверка выходного напряжения и считывание данных сканером

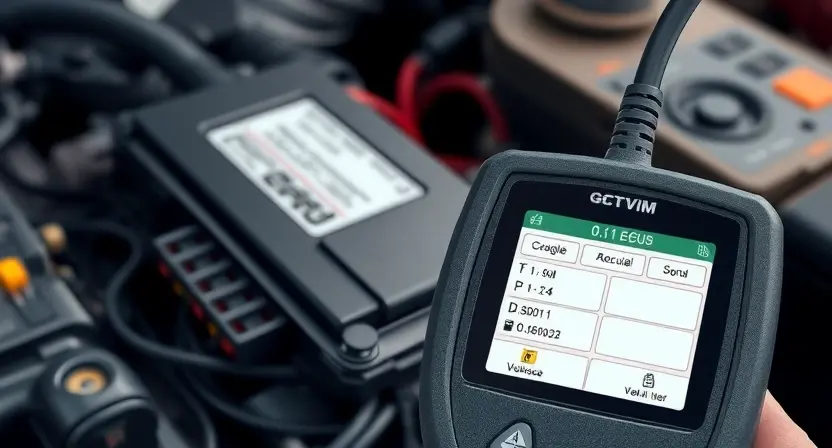

Процесс выявления неисправности начинается с подключения сканера OBD-II для считывания сохраненных кодов. Первоочередная задача диагноста — проанализировать данные стоп-кадра (Freeze Frame), чтобы понять условия возникновения ошибки P0120. Проверка в режиме реального времени позволяет увидеть положение дросселя и выходное напряжение. В целой системе напряжение должно изменяться плавно, без резких рывков, обычно в диапазоне от 0,5 до 4,5 Вольт в строгой зависимости от угла открытия заслонки.

Для детального анализа на Mercedes использовать систему Star Diagnosis, контролирующую значения потенциометра M16/6. Если при нажатии на педаль газа данные «зависают» или падают до нуля, это подтверждает износ дорожек. Мультиметр незаменим для точного замера опорного напряжения в 5V, поступающего от блока управления (PCM). Важно убедиться, что питание в 5V стабильно и не проседает под нагрузкой.

Использование осциллографа считается наиболее точным методом. Он визуализирует график сигнала, позволяя обнаружить «шумы», которые сканер может пропустить. Если график имеет резкие пики, датчик А подлежит обязательной замене. Проводится проверка целостности цепи: каждый провод прозванивается на наличие замыкания или его обрыва. Необходимо осмотреть разъем на предмет коррозии, так как плохой контакт часто имитирует поломку самого датчика А. Только комплексный подход, сочетающий сканирование и физические замеры тока, гарантирует точность всех полученных выводов.

Способы устранения ошибки: чистка дроссельного узла, ремонт цепи и адаптация

Для устранения P0120 рекомендуется провести чистку дроссельного узла. Нагар мешает движению заслонки, вызывая сбои потенциометра. Использование очистителей удаляет грязь и восстанавливает подвижность. На Mercedes-Benz такая процедура часто решает проблему без замены деталей. Важно проверить состояние возвратной пружины актуатора M16/6, так как её дефект ведет к ошибкам позиционирования.

Если чистка не помогла, перейдите к ремонту электрической цепи. Тщательно проверьте проводку на обрывы, особенно в местах изгибов жгута под капотом. Восстановление целостности сигнальных проводов и очистка контактов в разъеме датчика «А» — обязательные этапы ремонта. При износе резистивного слоя потенциометра необходима его замена на новый оригинальный компонент. Использование качественных запчастей предотвращает повторное появление кода неисправности и экономит Ваши средства.

Завершающим этапом является программная адаптация дроссельной заслонки. После очистки или замены нужно обязательно обнулить значения в памяти ЭБУ (через блок N3/10) и провести обучение. Это позволяет системе заново определить крайние положения и обеспечить стабильность холостого хода. Без этого блок может работать по старым параметрам, вызывая новые сбои. Тщательный подход к каждому шагу гарантирует долгосрочные результаты и корректную работу всей топливной системы Вашей машины в любых дорожных ситуациях…
