Определение кода P0117 и основные симптомы неисправности двигателя

Написано

admin

в

P0117: низкий сигнал ДТОЖ. Симптомы: плохой пуск, перегрев и работа вентиляторов

Основные причины возникновения низкого уровня сигнала датчика ECT

A close-up, detailed illustration of an engine bay with a focus on the Engine Coolant Temperature (ECT) sensor and its wiring. The sensor should be clearly visible, along with surrounding engine components like hoses and the ECU. The image should convey a sense of technical precision and diagnostic inspection.

К основным причинам низкого напряжения относятся: внутреннее замыкание самого датчика температуры; короткое замыкание сигнального провода на массу кузова или на обратный провод заземления в общем жгуте; сильное окисление контактов в разъеме; механическое повреждение изоляции проводки. Также к ошибке приводит критический перегрев мотора, из-за которого внутреннее сопротивление терморезистора падает до критического минимума….

Методика проверки датчика температуры и замера рабочего напряжения

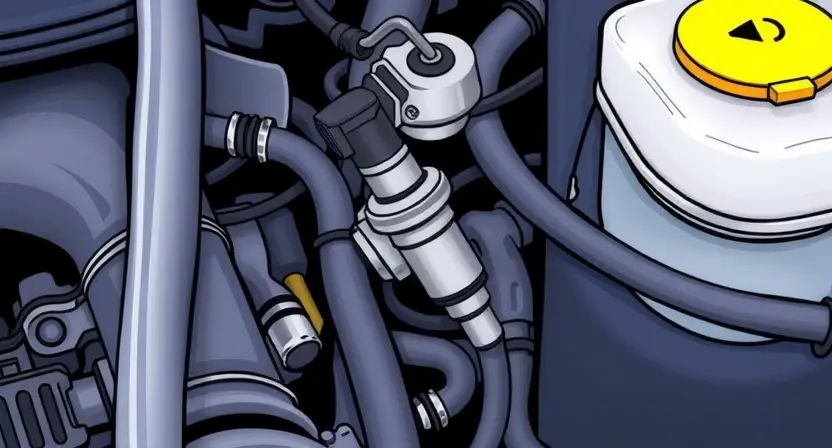

A close-up, detailed illustration of a car engine bay, focusing on the coolant temperature sensor. The sensor should be clearly visible, along with nearby hoses and wiring. The overall scene should convey a sense of automotive mechanics and diagnostics.

Для диагностики используйте сканер или мультиметр. При включенном зажигании проверьте напряжение: если оно ниже 1 вольта, отсоедините разъем датчика. На клеммах жгута должно быть опорное напряжение от 4.8 до 5.2 вольт. Если при отключении фишки вольтаж восстанавливается до нормы, значит, неисправен терморезистор. Важно убедиться, что контакты не окислены, а замеры проводятся на холодном и прогретом двигателе для поиска скачка!!

Поиск замыкания в проводке и проверка сопротивления сигнальной цепи

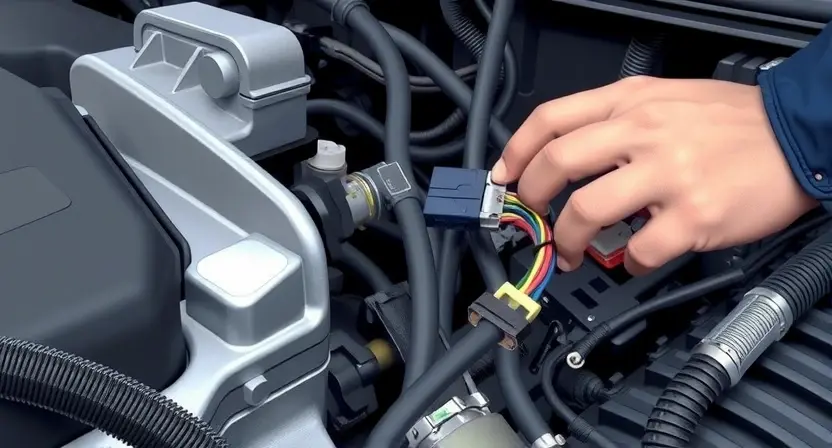

A close-up, detailed illustration of a car engine bay with a mechanic inspecting wiring connected to a sensor. Focus on the wiring harness and the sensor connector. The engine should be partially visible, but the primary focus is on the electrical components. Use realistic lighting and textures to depict the metal, plastic, and wires.

При поиске замыкания отключите разъемы датчика и ЭБУ. Мультиметром измерьте сопротивление между массой и сигнальной цепью: значение ниже 100 Ом подтверждает дефект. Также проверьте проводимость между сигнальным и заземляющим проводами. Если мультиметр пищит, в жгуте есть контакт. Нужно использовать контрольную лампу, так как она дает нагрузку, выявляя поврежденную изоляцию или скрытые окислы проводов в общей цепи авто.!!

Внутренние поломки электронного блока управления и неисправность резистора делителя

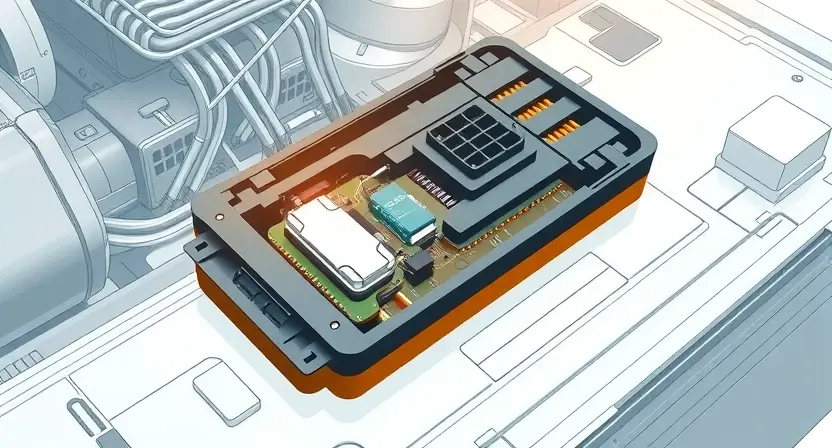

A detailed illustration of a car engine control unit (ECU) with highlighted internal components, depicting a malfunction or internal damage. Focus on the electronic circuitry and potential points of failure. Include visual cues suggesting an internal breakdown, such as cracked components or disrupted connections. The background should be a clean, technical environment.

Если датчик и проводка исправны, проблема кроется в ЭБУ. Внутри блока находится резистор R1, образующий делитель напряжения. При его обрыве или повреждении напряжение на входе АЦП падает до нуля, что вызывает данную ошибку. Блок «думает», что мотор перегрет. Мануал рекомендует замену блока управления, но опытные мастера впаивают внешний резистор номиналом около 16 кОм для восстановления верных показаний температуры работы всей системы….!!
