Расшифровка и техническое описание кода ошибки P0124

A detailed schematic diagram of an engine control unit (ECU) with highlighted areas representing potential causes of the P0124 code. Include visual representations of vacuum lines, sensors, and actuators.

Написано

admin

в

P0124 — это прерывистый сигнал в цепи датчика «А» положения дросселя; Модуль ЭБУ фиксирует очень нестабильное напряжение, выходящее за рамки нормы․ Это серьезный технический сбой обмена данными между педалью и заслонкой в системе OBD-II!!!

Основные причины прерывистого сигнала датчика положения дроссельной заслонки

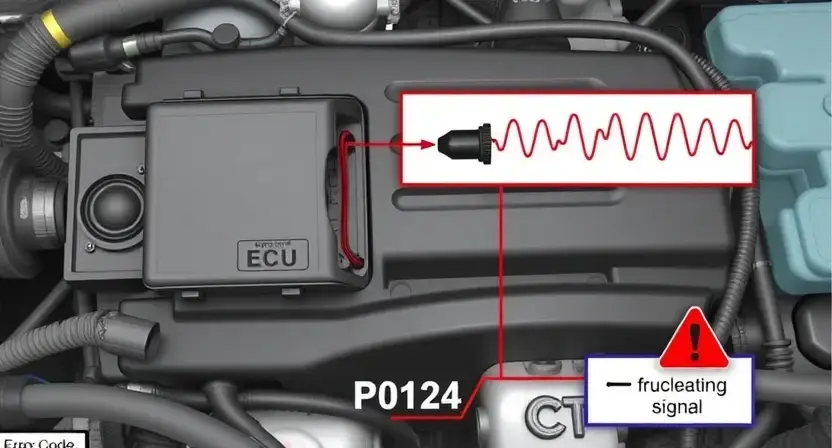

A detailed illustration of an engine control unit (ECU) with a wiring diagram highlighting the throttle position sensor (TPS) and its connection to the ECU. The image should clearly show the sensor and the associated wiring, with visual cues indicating a fluctuating signal. Include a schematic representation of the P0124 error code and its potential causes.

Возникновение нестабильности в электрической цепи датчика «А» обусловлено целым рядом факторов, влияющих на точность передачи данных от компонентов в блок управления․ Одной из причин является износ резистивного слоя внутри датчика TPS или PPS․ Со временем контактные дорожки стираются, что приводит к разрывам сигнала при движении бегунка․ Это вызывает скачки напряжения, фиксируемые системой самодиагностики своего легкового автомобиля․

  • Проводка: Перетирание изоляции, окисление в разъемах или плохая масса создают паразитное сопротивление, искажающее электрический импульс․
  • Грязь: Накопление нагара препятствует плавному ходу заслонки, заставляя датчик выдавать хаотичные значения при открытии․
  • Питание: Нестабильное напряжение 5 Вольт от ЭБУ может быть вызвано внутренними сбоями аппаратной части контроллера․
  • Механика: Ослабление крепления или люфт в оси дросселя приводят к вибрации контактов и потере сигнала․

На моделях Volkswagen и BMW часто встречается попадание влаги в штекеры, что провоцирует замыкания․ Для машин Jeep и Chrysler характерны проблемы с жгутом․ Тщательный анализ данных факторов крайне важен для верной локализации поломки в системе управления двигателем авто․․․․․

Характерные симптомы неисправности и поведение автомобиля:

A detailed illustration of a car's engine bay, focusing on the catalytic converter and related components. The image should clearly show the catalytic converter, oxygen sensors, and exhaust pipes. The background should be slightly blurred to emphasize the engine components.

При возникновении ошибки P0124 поведение машины меняется мгновенно․ Основным признаком считается лампа Check Engine․ Мотор начинает работать нестабильно на холостом ходу․

  • Резкие рывки при ускорении․
  • Потеря мощности, когда машина не реагирует на педаль газа․
  • Скачки оборотов без участия водителя․

Двигатель глохнет на светофорах или в пробках․ Часто машина уходит в свой аварийный режим (Limp Mode), ограничивая скорость для защиты узлов․ Переключения АКПП становятся жесткими, так как коробка не знает реального положения заслонки․ Расход бензина растет из-за плохой смеси․ Иногда ощущается сильная вибрация кузова при езде на постоянной скорости, что сильно пугает․ Все эти симптомы говорят о серьезных перебоях в цепи датчика «А»․ Водитель сталкивается с полной невозможностью предсказать реакцию мотора на нажатие акселератора․ В некоторых случаях возможна полная остановка агрегата прямо во время движения в плотном потоке, что создает крайне опасную ситуацию․ Не игнорируйте данные проявления, так как они ведут к ускоренному износу всех систем автомобиля в будущем․ Будьте крайне внимательны и предельно осторожны на скоростной дороге!

Методы диагностики и последовательность проверки компонентов

A detailed schematic diagram of an automotive engine control unit (ECU) with wiring and component labels. The diagram should clearly illustrate the connections related to the P0124 error code (flap valve). Include visual representations of the flap valve itself and its position.

Удаляем коды,даем тест-драйв, смотрим Freeze Frame в ЭБУ․ Проверяем разъемы на коррозию и замеряем мультиметром напряжение в цепи датчика «А», ищем скачки․

Способы устранения ошибки P0124 и рекомендации по ремонту

Для эффективного устранения неисправности P0124 первым делом рекомендуется провести глубокую очистку дроссельного узла․ Накопившийся нагар и маслянистая грязь часто мешают плавному движению заслонки, вызывая прерывистость сигнала датчика «А»․ Используйте только специализированные очистители․ Если чистка не дала результата, следует заменить датчик положения дросселя (TPS) или педали (PPS)․ На автомобилях марок Volkswagen, Audi и BMW такая замена решает проблему в 90% случаев․ Крайне важно проверить целостность жгута проводов и состояние металлических контактов в соединительных разъемах․

  • Ремонт проводки: При обнаружении окисления или обрывов, необходимо полностью восстановить электрическое соединение;
  • Замена узла: Если датчик встроен в корпус, меняется весь блок в сборе․
  • Прошивка ЭБУ: В редких случаях требуется обновление ПО модуля управления двигателем․

После завершения всех работ обязательно удалите коды ошибок из памяти компьютера․ Проведите длительный тест-драйв, чтобы убедиться, что сигнал стал стабильным․ Для владельцев Dodge, Chrysler, Hyundai, Jeep и Mazda процедура адаптации новой заслонки является обязательным этапом․ Качественный ремонт, залог вашей безопасности на дороге․
